Hệ thống cắt Oxy-Gas (hàn gió đá) từ lâu đã là xương sống của ngành cơ khí nặng, đóng tàu và kết cấu gia công tấm dày nhờ khả năng sinh nhiệt lượng cực lớn và tính cơ động tối ưu. Ống hàn gió đá Goflex Hàn Quốc hiện đang có hai quy cách tiêu chuẩn phổ biến nhất là 6.5 x 12 mm và 8.0 x 14 mm. Vậy làm thế nào để chọn lựa chính xác quy cách tối ưu cho từng loại béc cắt và độ dày phôi thép? Bài viết này sẽ phân tích chi tiết các tiêu chuẩn định lượng kỹ thuật giúp bạn đưa ra quyết định đầu tư kinh tế và an toàn nhất.

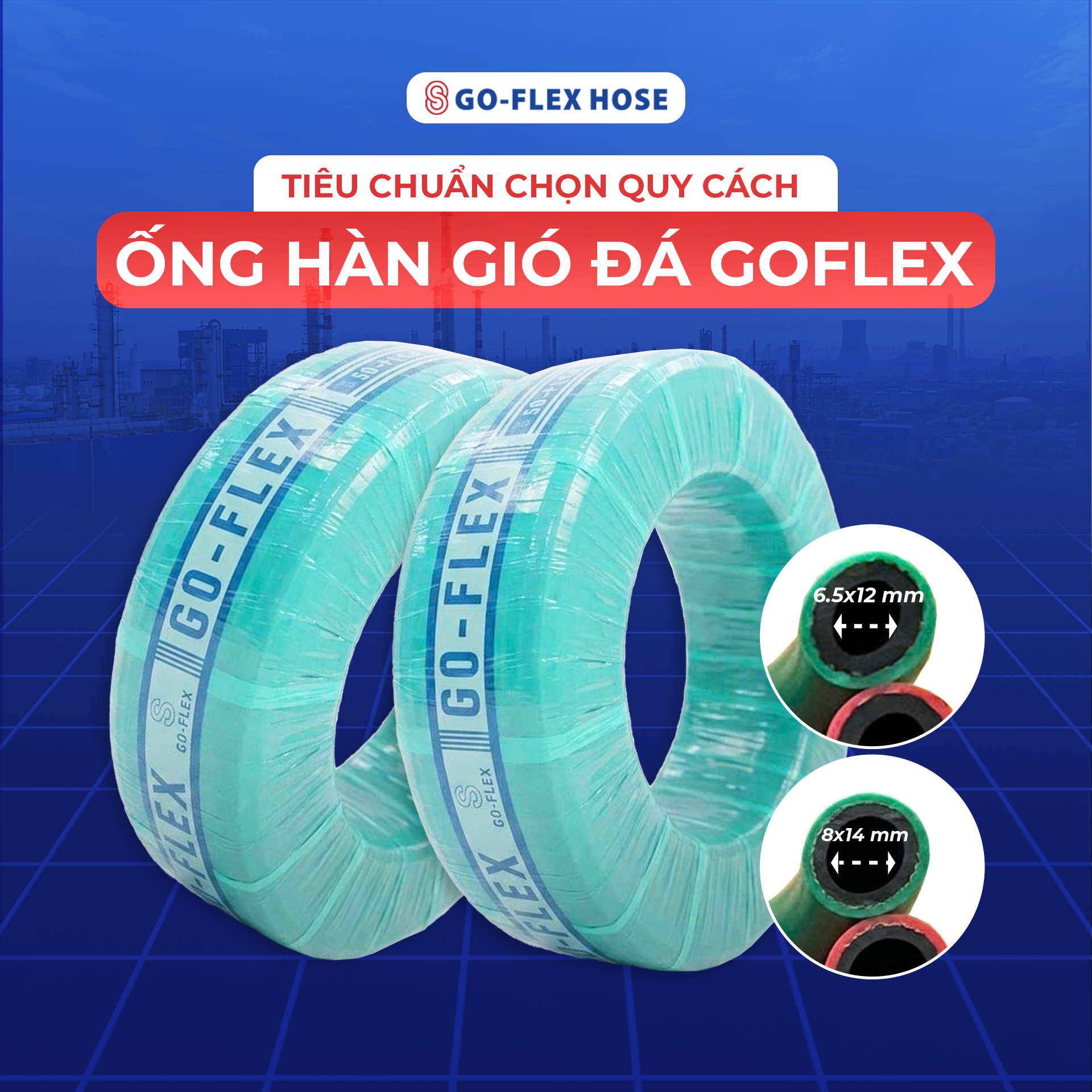

1. Hiểu rõ ý nghĩa bản vẽ thông số quy cách hình học của ống Goflex

Trước khi đi sâu vào tiêu chí lựa chọn, chúng ta cần giải mã chính xác các thông số kích thước hình học ghi trên thân ống Goflex. Khác với các dòng ống dân dụng thường chỉ gọi tên theo đường kính định danh (DN), ống áp lực công nghiệp gió đá bắt buộc phải ghi rõ hai thông số: Đường kính trong (ID - Inner Diameter) và Đường kính ngoài (OD - Outer Diameter).

• Quy cách 6.5 x 12 mm: Có nghĩa là đường kính lòng trong nơi khí Oxy/Gas lưu thông trực tiếp là 6.5 mm (1/4"). Đường kính tổng thể phủ bì của vỏ ngoài là 12 mm. Như vậy, độ dày thành ống mỗi bên là (12 - 6.5) / 2 = 2.75 mm.
• Quy cách 8.0 x 14 mm: Có nghĩa là đường kính lòng trong là 8.0 mm (5/16"). Đường kính vỏ ngoài là 14 mm. Độ dày thành ống mỗi bên là (14 - 8) / 2 = 3.0 mm.

Độ dày thành ống (từ 2.75mm đến 3.0mm) của ống Goflex cực kỳ dày dặn nhờ cấu trúc tích hợp lớp bố dệt gia cường. Cả hai quy cách này đều đạt ngưỡng áp suất làm việc định mức là 20 Bar và áp suất nổ phá hủy lên tới 70 Bar. Sự khác biệt cốt lõi quyết định việc lựa chọn nằm ở bài toán: Lưu lượng dòng chảy (Flow Rate) và Trọng lượng vận hành (Operating Weight).

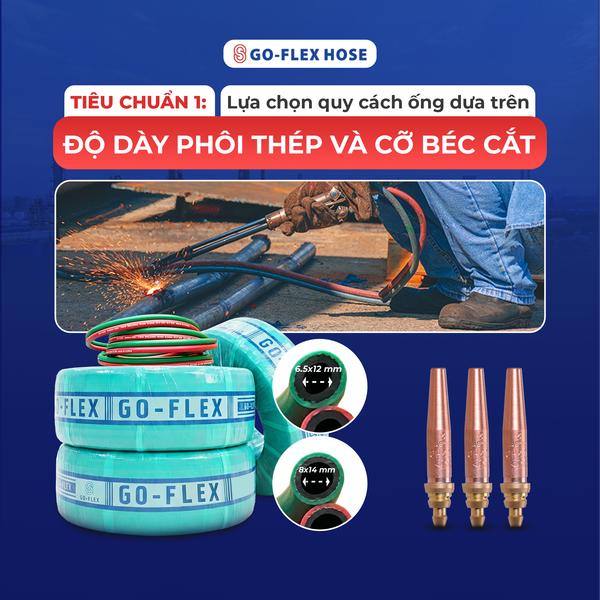

2. Tiêu chuẩn 1: Lựa chọn quy cách ống dựa trên độ dày phôi thép và cỡ béc cắt

Mối quan hệ giữa độ dày phôi thép cần cắt, kích thước béc cắt (Nozzle Size) và đường kính ống dẫn tuân theo nguyên lý cơ học chất lưu. Phôi thép càng dày đòi hỏi béc cắt có lỗ phun lớn hơn để cấp đủ lượng Oxy trung tâm (Oxy cắt) nhằm đẩy xỉ sắt nóng chảy ra khỏi mạch.

Khi nào nên chọn ống hàn gió đá Goflex quy cách 6.5 x 12 mm?

Quy cách 6.5 mm (1/4") là kích thước tiêu chuẩn và linh hoạt nhất trong các xưởng gia công vừa và nhỏ. Đường kính này cung cấp một lưu lượng khí vừa đủ cho các dòng béc cắt cỡ nhỏ và trung bình (từ béc số 0, số 1 đến số 2 theo tiêu chuẩn Koike hoặc béc cỡ tương đương).

• Độ dày tấm thép tối ưu: Thích hợp nhất cho các công việc cắt tấm thép có độ dày từ 1 mm đến dưới 30 mm.
• Ứng dụng thực tế: Rất phù hợp cho các xưởng làm sắt mỹ thuật, cơ khí nội thất (bàn, ghế, cửa cổng), xưởng sửa chữa ô tô, xe máy, hoặc công việc cắt hạ giàn giáo dân dụng. Tại các vị trí này, mỏ cắt nhỏ nhẹ cần sự linh hoạt cao, dòng khí tiêu hao thấp nên ống 6.5mm sẽ tối ưu hóa áp suất dòng chảy không bị suy giảm.

Khi nào bắt buộc phải nâng cấp lên ống Goflex quy cách 8.0 x 14 mm?

Khi đường kính lòng trong tăng từ 6.5mm lên 8.0mm, tiết diện lưu thông của lòng ống tăng lên khoảng 50%. Sự gia tăng diện tích này cho phép một thể tích khí lớn truyền qua trong cùng một đơn vị thời gian mà không sinh ra ma sát vách ống gây sụt áp động.

• Độ dày tấm thép tối ưu: Chuyên dụng cho các tác vụ cắt hạng nặng với phôi thép có độ dày từ 30 mm lên tới trên 100 mm, thậm chí 200 mm.
• Ứng dụng thực tế: Thích hợp với các béc cắt cỡ lớn (Béc số 3, 4, 5, 6). Ống 8x14mm là lựa chọn bắt buộc cho các nhà xưởng kết cấu thép hạng nặng, đóng tàu, nhà máy chế tạo bồn bể áp lực, hoặc các đơn vị chuyên cắt phá dỡ phế liệu thép khối lớn. Nếu dùng ống 6.5mm cho béc lớn, lòng ống hẹp sẽ gây ra hiện tượng "nghẹt dòng", béc cắt không được cấp đủ khí Oxy khiến ngọn lửa bị yếu, mạch cắt bị xù xì, bám xỉ và dễ xảy ra hiện tượng cháy ngược nguy hiểm.

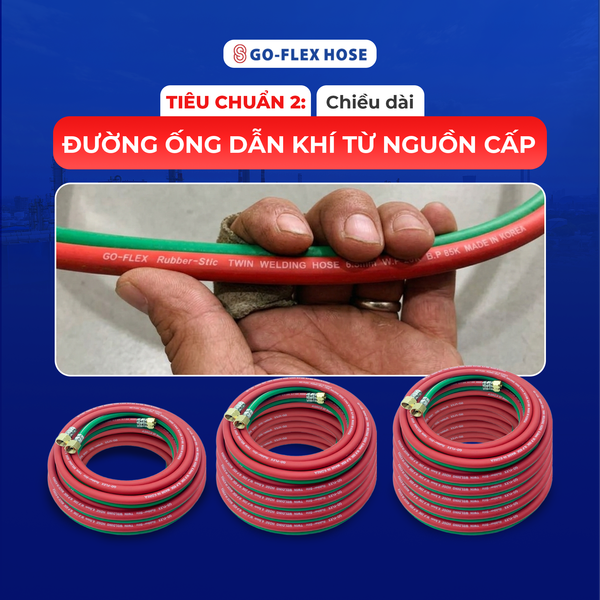

3. Tiêu chuẩn 2: Chiều dài đường ống dẫn khí từ nguồn cấp

Một quy luật bất biến trong hệ thống đường ống áp lực là: Đường ống càng dài thì tổn thất áp suất do ma sát vách dòng chảy càng lớn. Do đó, khoảng cách từ bình chứa khí (hoặc trạm cấp khí trung tâm) đến vị trí người thợ làm việc là một tiêu chí định lượng quan trọng.

Khuyến cáo kỹ thuật từ kỹ sư:

• Khoảng cách dưới 30 mét: Bạn hoàn toàn có thể chọn ống Goflex 6.5x12mm cho các nhu cầu cắt phổ thông mà không lo ngại về hiện tượng tụt áp cuối đường ống.
• Khoảng cách từ 50 mét đến 100 mét: Kể cả khi bạn chỉ cắt phôi thép mỏng với béc nhỏ, việc sử dụng ống Goflex 8x14mm vẫn được ưu tiên. Đường kính lòng trong 8.0mm sẽ đóng vai trò như một bình tích áp phụ dọc đường, bù đắp hoàn toàn lượng áp suất hao hụt do chiều dài dây lớn, đảm bảo ngọn lửa ở đầu mỏ cắt luôn cháy đều, ổn định.

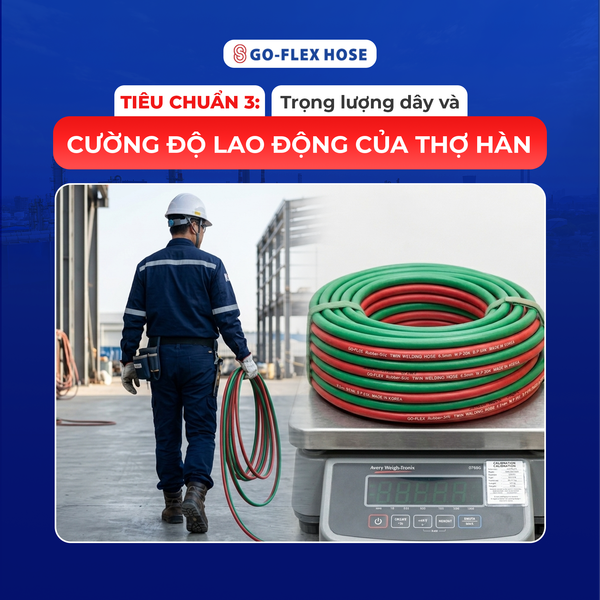

4. Tiêu chuẩn 3: Trọng lượng dây và cường độ lao động của thợ hàn

Đối với người thợ trực tiếp vận hành mỏ cắt suốt 8 tiếng một ngày, trọng lượng của sợi dây đôi kéo theo đuôi mỏ cắt ảnh hưởng trực tiếp đến hệ số công tác và độ chính xác của đường cắt.

5. Tổng hợp hướng dẫn chọn quy cách nhanh theo ma trận ứng dụng

Để giúp các quản lý xưởng hoặc bộ phận thu mua dễ dàng lựa chọn sản phẩm ống Goflex, dưới đây là ma trận đối chiếu nhanh chuẩn kỹ thuật:

6. Một số lưu ý kỹ thuật khi lắp đặt ống Goflex vào hệ thống gió đá

Sau khi đã lựa chọn được quy cách ống Goflex phù hợp (6.5mm hoặc 8.0mm), việc thi công lắp đặt các đầu nối phụ kiện khí nén cũng cần tuân thủ nghiêm ngặt các tiêu chuẩn an toàn kỹ thuật:

• Sử dụng đuôi chuôi đúng kích cỡ: Ống Goflex quy cách nào phải đi với đuôi chuôi đồng kích cỡ đó. Tuyệt đối không dùng đuôi chuôi 8mm cố tình nhét vào ống 6.5mm gây nứt rách lòng trong của ống nhựa PVC, hoặc ngược lại dùng đuôi chuôi nhỏ cho ống lớn gây rò rỉ khí.
• Kiểm tra độ kín định kỳ: Sử dụng nước xà phòng loãng bôi lên dọc thân dây và các đầu nối để kiểm tra rò rỉ khí định kỳ mỗi tuần một lần, đảm bảo an toàn tuyệt đối chống cháy nổ trong phân xưởng sản xuất.

Việc lựa chọn đúng quy cách ống hàn gió đá Goflex Hàn Quốc không chỉ đơn thuần là bài toán kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả kinh tế của doanh nghiệp. Chọn đúng kích thước giúp mạch cắt đẹp, tiết kiệm khí gas, bảo vệ sức khỏe thợ hàn và kéo dài tuổi thọ thiết bị lâu dài.
