Trong gia công cơ khí, công nghệ hàn cắt gió đá (Oxy-Gas) vẫn là giải pháp cốt lõi nhờ tính linh hoạt và hiệu quả kinh tế cao. Tuy nhiên, việc vận hành luôn tiềm ẩn nguy cơ cháy nổ lớn, đòi hỏi hệ thống dây dẫn phải tuyệt đối an toàn.Ống hàn gió đá Goflex Hàn Quốc sở hữu cấu trúc 3 lớp đặc biệt, mang lại độ bền vượt trội và khả năng chịu áp. Hãy cùng bóc tách chi tiết cấu tạo kỹ thuật của sản phẩm này để hiểu vì sao đây là lựa chọn hàng đầu của các kỹ sư hiện nay.

1. Tổng quan về bài toán an toàn và vai trò của ống dẫn trong hệ thống hàn gió đá

Một bộ thiết bị hàn cắt gió đá tiêu chuẩn bao gồm bình chứa khí Oxy, bình chứa khí hóa lỏng (LPG hoặc Acetylen), đồng hồ điều áp, đèn hàn/đèn cắt và hệ thống ống dẫn dòng. Khác với các ứng dụng dẫn nước hay dẫn khí nén thông thường, ống dẫn khí gió đá phải chịu áp lực kép cực kỳ khắc nghiệt:

• Áp suất nội tại liên tục: Dòng khí lưu thông với áp suất động lớn nhằm duy trì ngọn lửa cắt tập trung.
• Tác nhân cơ học bên ngoài: Dây dẫn thường xuyên bị kéo lê trên sàn nhà xưởng đầy phoi sắt nhọn, chịu lực đè từ xe nâng, hoặc tiếp xúc với xỉ hàn nóng chảy văng bắn.
• Sự tàn phá của môi trường: Khí ozone, tia cực tím (UV) trong nhà xưởng và hơi dầu máy bám dính dễ làm biến tính cấu trúc polyme của các loại ống chất lượng kém.

Nếu ống dẫn bị nứt gãy hoặc nổ vỡ đột ngột, hỗn hợp khí giàu Oxy và khí gas sẽ thoát ra ngoài, gặp tia lửa hàn tạo thành khối thuốc nổ tức thì. Do đó, ống Goflex Hàn Quốc được thiết kế với cấu trúc cấu tạo 3 lớp đồng trục, nhằm phân tách và tối ưu hóa từng nhiệm vụ bảo vệ riêng biệt.

2. Phân tích chi tiết cấu trúc 3 lớp đặc biệt của ống hàn gió đá Goflex

Ống Goflex không chế tạo từ một khối vật liệu đơn thuần, mà là sự hợp nhất của ba lớp vật liệu có cơ tính khác nhau thông qua công nghệ lưu hóa và ép đùn liên tục áp suất cao của Hàn Quốc.

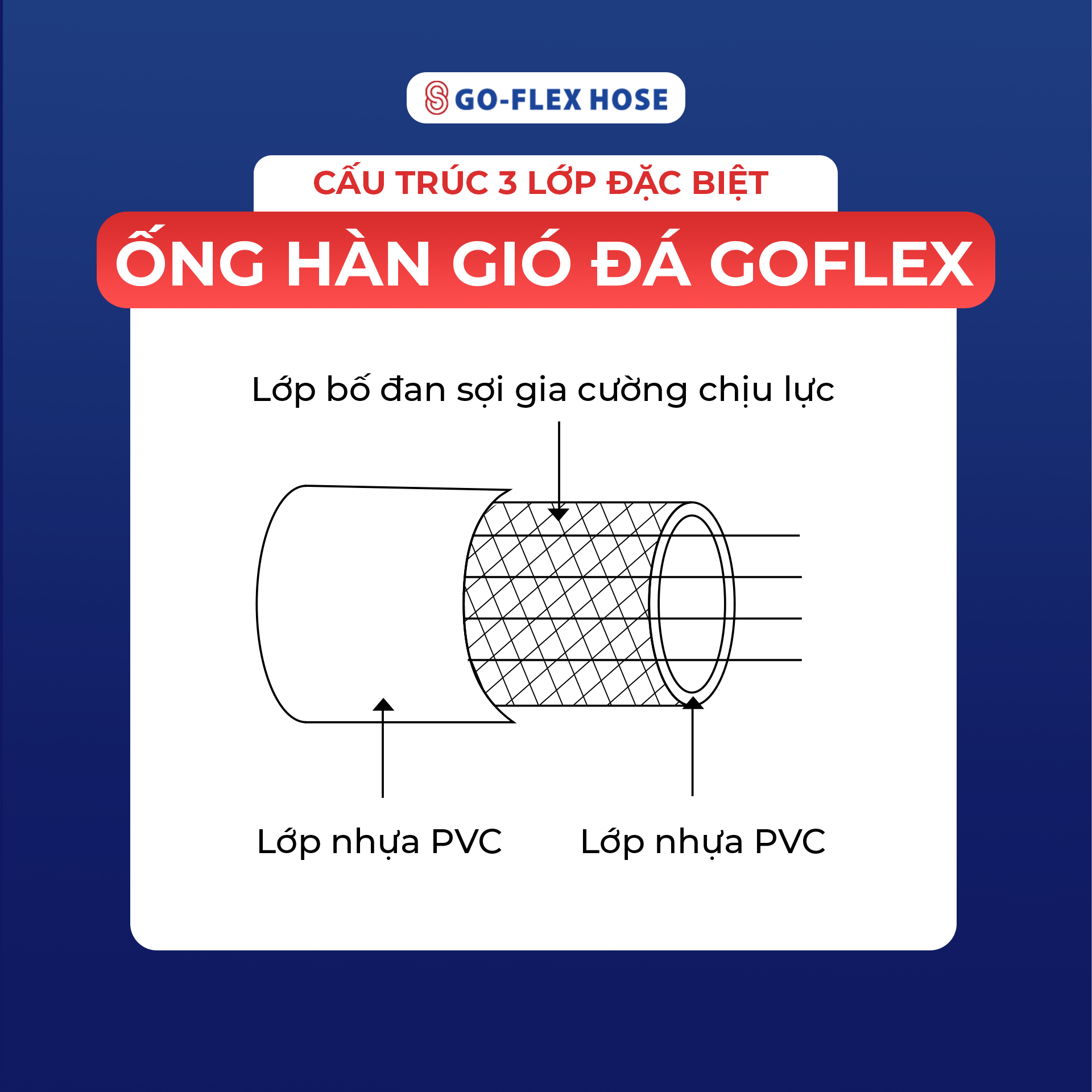

Sơ đồ mặt cắt định danh kỹ thuật:

[Vỏ nhựa PVC nguyên sinh bảo vệ ngoại vi] ➔ [Lớp lõi bố sợi Polyester tăng cường đan lưới] ➔ [Lớp lòng ống nhựa PVC chịu hóa chất & áp suất nội tại].

Phân tích chi tiết cấu trúc 3 lớp đặc biệt của ống hàn gió đá Goflex

Lớp thứ nhất: Lớp lòng ống nhựa PVC chuyên dụng

Nằm ở vị trí trong cùng, tiếp xúc trực tiếp với môi trường khí Oxy và Gas (LPG/Acetylene), lớp lòng ống của Goflex được làm từ hợp chất nhựa PVC (Polyvinyl Chloride) công thức đặc biệt. Lớp này sở hữu bề mặt nội rãnh siêu mịn, độ nhám bề mặt xấp xỉ bằng không.

Thiết kế độ mịn tuyệt đối này giúp giảm thiểu ma sát dòng chảy, tối ưu hóa lưu lượng khí truyền tải mà không gây sụt áp dòng dòng từ bình chứa đến béc cắt. Quan trọng hơn, công thức PVC này được nhiệt đới hóa và tinh chỉnh để có khả năng kháng hóa chất tuyệt đối. Nó không bị mủn, không bị bong tróc hay khô giòn khi lòng ống liên tục tiếp xúc với các hydrocacbon trong khí gas nén. Điều này ngăn chặn tình trạng các mảng bám polyme bong ra gây tắc nghẽn van chống cháy ngược hoặc béc phun.

Lớp thứ hai: Lớp bố đan sợi tăng cường chịu lực

Đây chính là "khung xương" chịu lực cốt lõi của toàn bộ cấu trúc ống Goflex. Nếu chỉ có lớp PVC trong và ngoài, ống sẽ nhanh chóng bị phình to và nổ tung dưới áp lực khí nén. Để giải quyết bài toán này, các kỹ sư Hàn Quốc đã tích hợp lớp bố sợi Polyester hàm lượng cao cường lực cao.

Các sợi bố không chỉ xếp lớp đơn thuần mà được máy dệt chuyên dụng đan chéo dạng lưới bao bọc kín toàn bộ bề mặt lớp PVC bên trong. Các góc đan lưới được tính toán chính xác theo "góc trung hòa" vật lý học kỹ thuật. Khi áp suất khí tăng lên nội tại, lực tác động sẽ phân bố đều theo cấu trúc lưới dệt này, triệt tiêu ứng suất tập trung tại một điểm. Nhờ lớp bố sợi dày dặn và kỹ thuật đan mật độ cao, ống Goflex có thể chịu được áp suất cực đại đáng kinh ngạc, ngăn chặn hiện tượng vặn xoắn và phồng rộp dây khi tăng áp đột ngột.

Lớp thứ ba: Lớp vỏ nhựa PVC rắn chắc bảo vệ ngoại vi

Lớp ngoài cùng tiếp xúc trực tiếp với môi trường khắc nghiệt bên ngoài xưởng cơ khí. Ý thức được điều đó, Goflex trang bị lớp vỏ PVC nguyên sinh dày dặn, được phối trộn phụ gia đặc biệt để tăng cường cơ tính.

Lớp vỏ này có nhiệm vụ chống lại sự mài mòn vật lý khi công nhân di chuyển, kéo lê ống trên nền bê tông hay cạnh biên của các tấm thép sắc nhọn. Đặc biệt hơn, lớp vỏ ngoài có khả năng kháng Ozone và chống tia UV mạnh mẽ, bảo vệ dây không bị lão hóa, rạn nứt chân chim khi tiếp xúc với ánh nắng mặt trời hoặc ánh sáng hồ quang cường độ cao trong phân xưởng. Thêm vào đó, đặc tính kháng dầu giúp vỏ ống không bị mềm nhũn hay suy giảm liên kết cấu trúc khi vô tình dính phải dầu bôi trơn, dầu máy cắt thường trực tại các xưởng cơ khí.

3. Thông số kỹ thuật tối hạn – Minh chứng cho sức mạnh cấu trúc

Để đánh giá một thiết bị kỹ thuật, các con số thực tế luôn là thước đo chính xác nhất. Cấu trúc 3 lớp đặc biệt đem lại cho ống hàn gió đá Goflex Hàn Quốc những thông số vận hành vượt trội so với các phân khúc phổ thông:

Nhìn vào bảng thông số, ta thấy rõ tỷ lệ giữa Áp suất làm việc và Áp suất nổ tối hạn đạt mức 20 / 70 (Hệ số an toàn xấp xỉ 3.5 lần). Đây là hệ số an toàn cực cao theo tiêu chuẩn chế tạo thiết bị áp lực quốc tế, đảm bảo ống luôn hoạt động ổn định ổn định, không có nguy cơ nổ vỡ ngay cả khi hệ thống điều áp xảy ra sự cố tăng áp đột biến kỹ thuật.

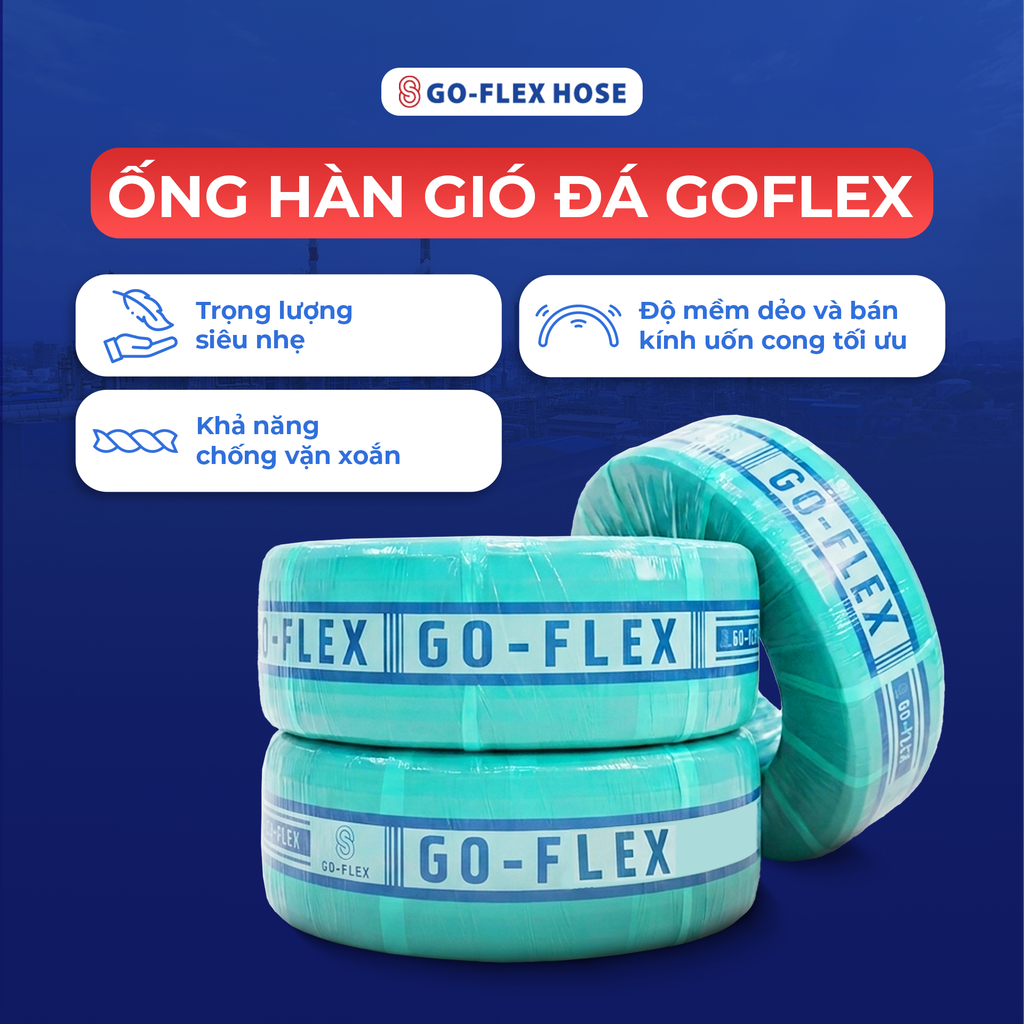

4. Những ưu điểm cơ tính vượt trội từ thực tế trải nghiệm của người thợ

Không chỉ tối ưu trên các bản vẽ kỹ thuật, cấu trúc 3 lớp của ống hàn gió đá Goflex mang lại những giá trị sử dụng vô cùng thực tế cho người thợ trực tiếp cầm mỏ cắt:

• Trọng lượng siêu nhẹ: Nhờ tối ưu công nghệ nhựa PVC đặc chủng thay vì cao su lưu hóa dày nặng kiểu cũ, một cuộn dây Goflex 100m quy cách 6.5mm chỉ nặng 20.5 kg. Điều này giảm thiểu đáng kể sức lao động cho người thợ khi phải kéo dây đi xa hoặc leo trèo trên các giàn giáo công trình cao tầng.
• Độ mềm dẻo và bán kính uốn cong tối ưu: Ống có khả năng uốn cong cực tốt mà không bị gập gãy, không làm nghẹt dòng khí. Khi người thợ thực hiện các đường cắt lượn sóng hoặc xoay mỏ cắt linh hoạt, sợi dây đôi sẽ di chuyển nhịp nhàng theo tay thợ mà không tạo lực cản ngược, giúp nét cắt chuẩn xác và ít mỏi tay hơn.
• Khả năng chống vặn xoắn: Lớp bố sợi dệt Braided triệt tiêu xu hướng tự xoắn vặn của ống nhựa khi kéo căng. Hiện tượng dây bị rối, thắt nút cổ chai hoàn toàn bị loại bỏ, giúp dòng khí luôn thông suốt không ngắt quãng.

5. Quy chuẩn phân định màu sắc kỹ thuật và hướng dẫn sử dụng an toàn

Ống hàn gió đá Goflex Hàn Quốc được sản xuất dưới dạng dây đôi (Twin Hose) dính liền song song với nhau, phân định bằng hai màu sắc đặc trưng mang tính bắt buộc quốc tế:

• Dây màu Xanh (Green Hose): Chuyên dụng để dẫn khí OXY. Khí Oxy là chất trợ cháy mạnh, yêu cầu lòng ống sạch tuyệt đối, không lẫn tạp chất dầu mỡ.
• Dây màu Đỏ (Red Hose): Chuyên dụng để dẫn khí hóa lỏng LPG hoặc ACETYLEN. Lớp lòng ống màu đỏ được tăng cường đặc tính kháng polyme hóa bởi hydrocacbon.

Để đảm bảo an toàn tuyệt đối trong vận hành sản xuất, GOFLEX khuyến cáo người sử dụng cần tuân thủ nghiêm ngặt các nguyên tắc kỹ thuật sau:

• Tuyệt đối không để dầu mỡ dính vào lòng ống: Oxy nén áp suất cao tiếp xúc với dầu mỡ sẽ xảy ra phản ứng tự kích nổ cực kỳ nguy hiểm mãnh liệt, phá hủy thiết bị ngay lập tức.
• Ngắt dòng khí khi tạm dừng: Nếu không sử dụng hệ thống từ 20 phút trở lên, hãy khóa van tổng tại bình khí và xả hết khí dư trong đường ống để bảo vệ cấu trúc dẻo của sợi dây, tránh tình trạng om áp suất liên tục không cần thiết.
• Lắp đặt van chống cháy ngược: Luôn lắp van chống cháy ngược (Flashback Arrestor) ở cả đầu đồng hồ và đầu mỏ cắt để bảo vệ đường dây Goflex khỏi các ngọn lửa đi lùi ngược do nghẹt béc.

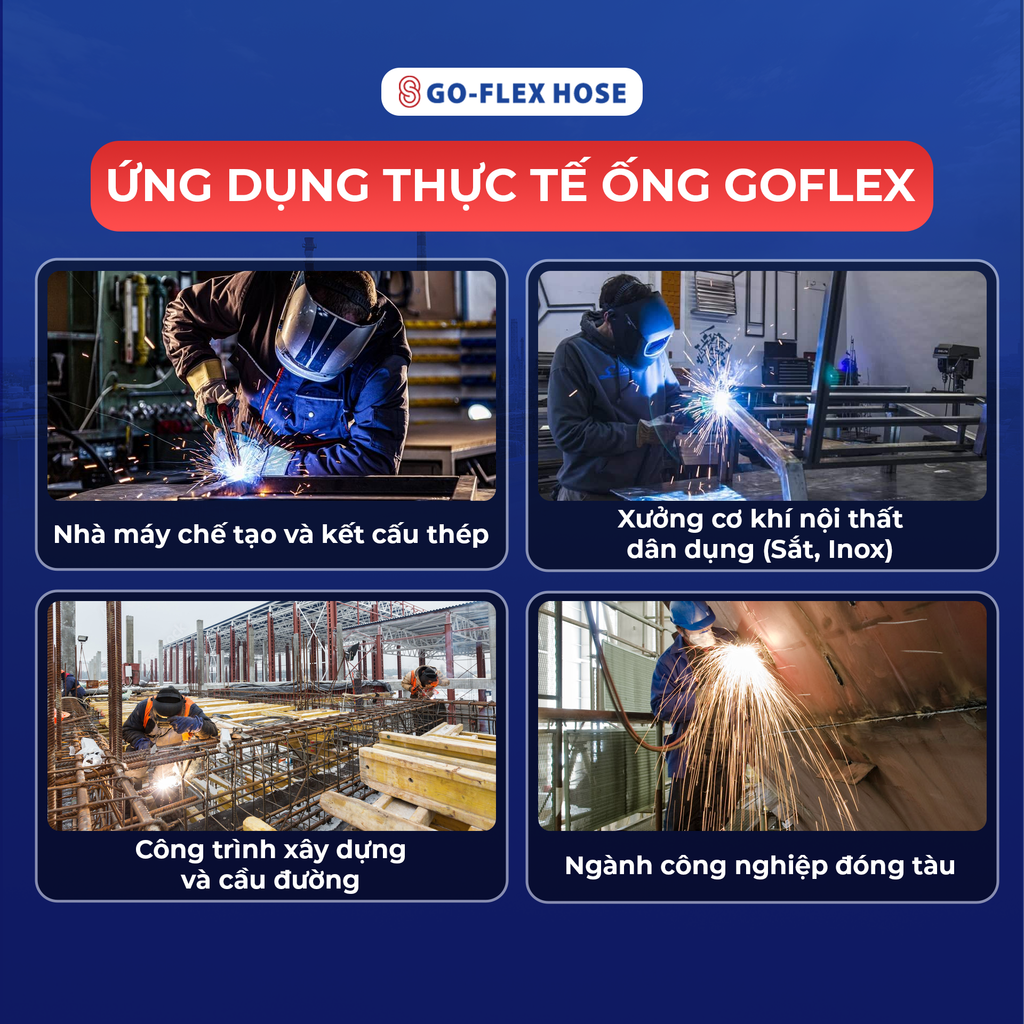

6. Ứng dụng rộng rãi của ống Goflex trong các ngành công nghiệp hiện đại

Sở hữu những đặc tính kỹ thuật ưu việt, ống hàn gió đá Goflex Hàn Quốc do Ninol phân phối đã có mặt tại rất nhiều dự án lớn và đa dạng phân khúc ứng dụng:

• Nhà máy chế tạo và kết cấu thép: Dùng trong các công đoạn cắt pha băng tấm thép dày, gia công định hình dầm trục, kết cấu nhà xưởng thép tiền chế.
• Xưởng cơ khí nội thất dân dụng (Sắt, Inox): Phục vụ các công việc hàn cắt chi tiết nhỏ nghệ thuật, uốn ống định hình, nơi cần sợi dây mềm mại, xoay chuyển liên tục linh hoạt.
• Công trình xây dựng và cầu đường: Ứng dụng cắt hạ giàn giáo, cắt thép cọc khoan nhồi, sửa chữa thiết bị cơ giới tại công trường nhờ khả năng chịu đựng va đập thời tiết ngoài trời xuất sắc.
• Ngành công nghiệp đóng tàu: Nơi các đường ống dẫn phải kéo dài hàng chục mét vào trong khoang tàu tối tăm, đòi hỏi độ bền bỉ cơ học tuyệt đối cao để không làm gián đoạn dây chuyền.

Cấu trúc 3 lớp đặc biệt của ống hàn gió đá Goflex Hàn Quốc không đơn thuần là một giải pháp thiết kế, mà là minh chứng cho sự kết hợp hoàn hảo giữa khoa học vật liệu và công nghệ chế tạo hiện đại. Việc sở hữu một hệ thống dây dẫn có khả năng chịu áp lực lên đến 70 bar, kháng dầu, chống tia UV và dẻo dai linh hoạt như Goflex chính là khoản đầu tư thông minh để bảo vệ tính mạng người thợ và tối ưu hóa chi phí vận hành cho doanh nghiệp.

Hiện nay, GOFLEX tự hào là đơn vị phân phối chính hãng các dòng sản phẩm ống hàn gió đá Hàn Quốc đầy đủ quy cách với cam kết chất lượng tuyệt đối và chế độ hỗ trợ kỹ thuật lâu dài. Hãy liên hệ ngay với chuyên viên tư vấn của GOFLEX để được tư vấn giải pháp dẫn khí an toàn nhất cho nhà xưởng của bạn.
